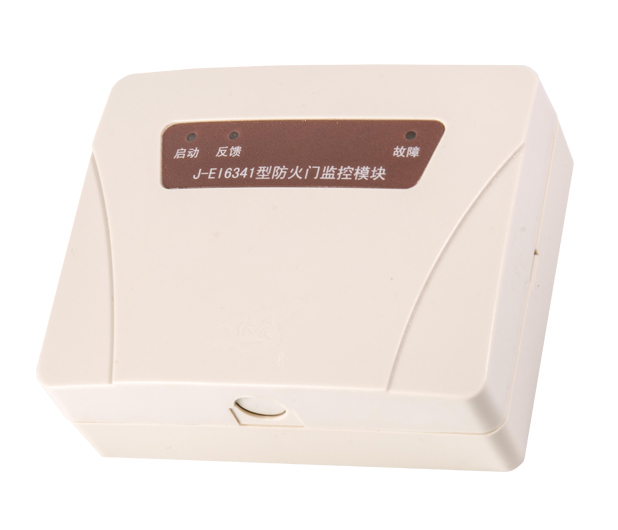

J-EI6341防火門監控模塊接入我公司生產的防火門監控器總線，用于監視或控制防火門末端設備的工作狀態。
J-EI6341型防火門監控模塊接入我公司防火門監控器的總線，模塊內置微處理器，接收監控器聯動命令啟動外部設備，如聯動閉門器、電磁釋放器。J-EI6341有一組輸入和一組輸出，輸出用于控制聯動閉門器等設備，輸入用于接收聯動閉門器、門磁開關的反饋信號。
總線工作電流：監視電流0.4mA；輸出每動作一路增加的電流1mA；輸入每動作一路增加的電流0.6mA；點亮故障燈增加的電流0.45mA。
24V直流電流：監視電流2mA；輸出每動作一路增加的電流19mA（不含外接設備）；輸入每動作一路增加的電流4mA。
使用溫 度：0℃～40℃；
使用濕 度：≤95%RH（不凝露）
工作電壓：24V脈動總線電壓；24V直流電壓
輸出觸點容量：DC24V/1A
線 制：四線制，總線無極性，DC24V有極性
外形尺寸：長100mm，寬80mm，高38mm
總線長度：≤ 2000 m（截面積1.0mm2銅質雙絞線RVS）
輸出動作燈：紅色，繼電器動作時點亮、輸入動作燈：紅色，檢測到輸入動作信號后點亮、故障燈：黃色，24V電源線、輸出線或輸入線斷路時點亮。
使用環境溫度： 0℃~ +55℃；使用環境濕度： 95%RH。
重量：約85g。
外殼防護等級：IP30。
底座安裝孔距：60mm。
